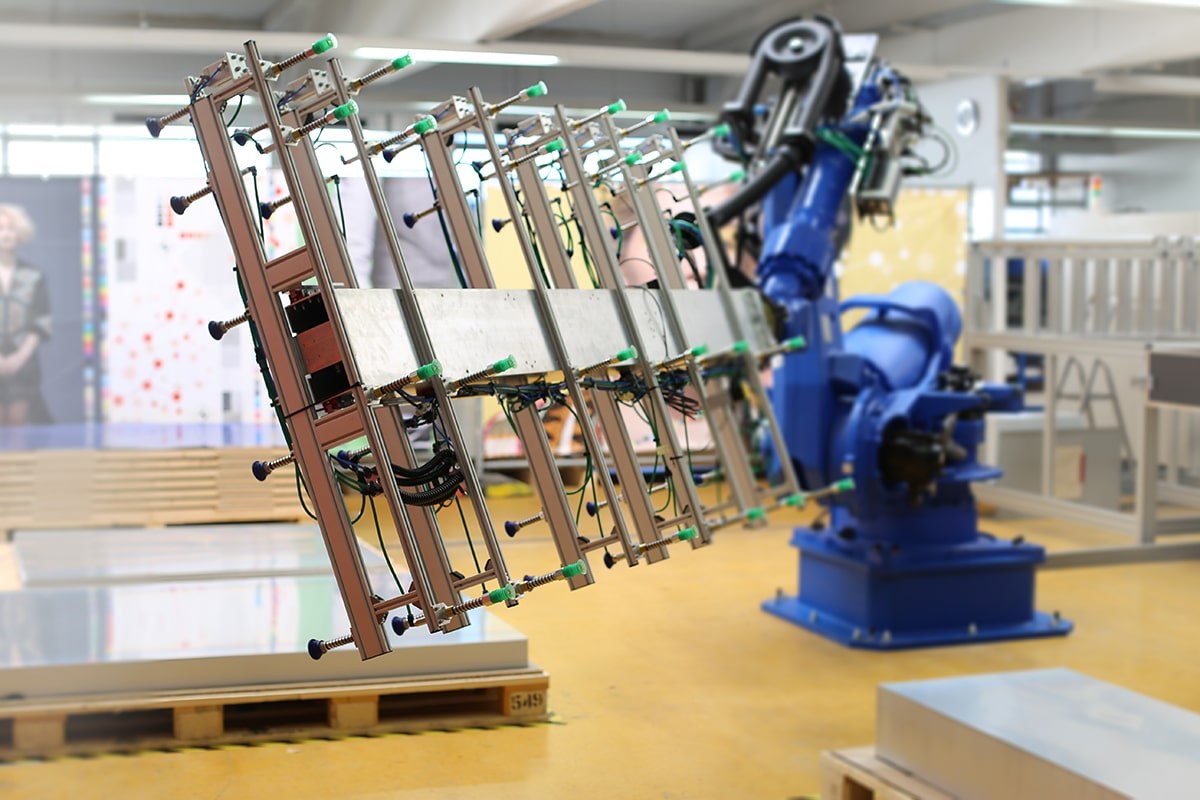

Robotic Plate Loader
为了简化印前工作流程并提高生产率，Avalon 8-up和VLF制版机可以由机器人装版机自动装载。它是根据印刷机的确切需求定制的，可以同时为两条印版生产线提供每小时80张印版的速度，而不受印版尺寸的影响。这种设置对于需要处理多种印版尺寸（最多五种）的印刷机尤其方便。
机器人装版机可以自动完成手动的重复性任务，如自动装版机的装版卡带，或将托盘固定在滑动装版机的底座上。它取代了多达两个自动装版机和两个滑动装版机，减少了至少20%到30%的占地面积。
为了获得最佳的易用性，机器人装版机与易客发的Apogee和Amfortis工作流程软件完全集成。
印版是堆叠在托盘上的。传感器检测堆栈的高度和位置。拾取臂的正面拿起印版。
拾取臂翻转180°，以背面吸取衬纸。
这些衬纸被吸取放在一个托盘里处理。
印版被送到传送台…
…从那里转移到CtP设备
交互式GUI使得跟踪机器人的运动成为可能，并在需要重新堆叠托盘或清空衬纸箱时发出警告。

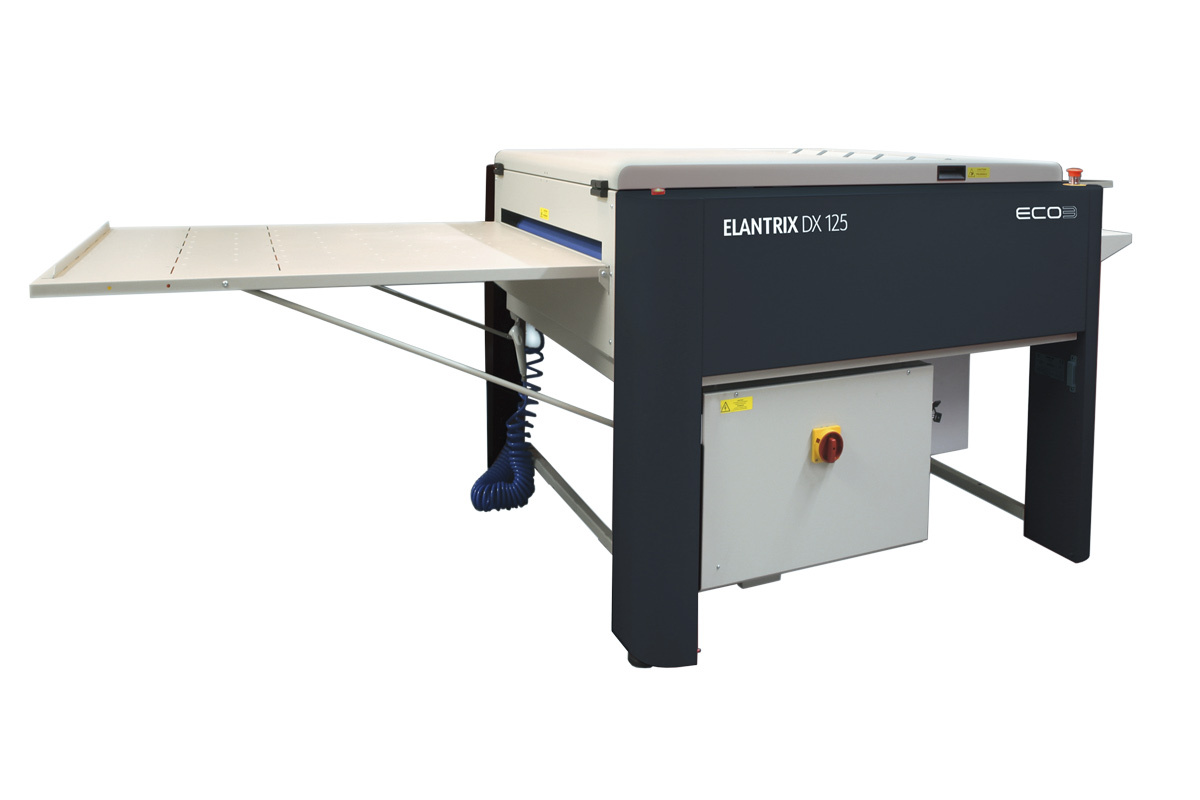

Elantrix DX
无论您使用哪种尺寸的印版，Elantrix DX都是您的全方位热敏冲版机。由于Elantrix DX无与伦比的可靠性和性能，为您的印刷车间提供高质量的结果。
这种印版处理机有三种不同的宽度可供选择。所有的型号都同样强大以及易于使用。
主要优势
高速加工不仅可以提高您的生产效率，还可以轻松启动印刷机，节省时间和金钱。
优化的化学消耗和有限的维护需求有助于降低成本。
Elantrix坚固的结构确保了稳定性和稳定的性能。
Elantrix DX是按照最高规格制造的，提供强大、可靠和快速的性能。印版、冲洗、上胶、干燥均为全自动操作。Elantrix提供一流的处理性能，并在印版上提供出色的图像质量。其坚固的结构提供了稳定性和一致性。
处理速度，显影液温度，补液和所有其他重要的处理参数都由处理器自动控制，维护和监控。
Elantrix DX的设计是为了减少生态足迹。由于操作软件提供非常准确的补货值，化学消耗针对使用的印版体积进行了优化，从而降低了成本。
Elantrix DX具有最先进的电子设备和触摸面板界面。其直观的用户控制面板提供了处理器功能和设置的清晰概述，以及详细的报告。您可以立即查看显影液状况，印版的使用情况，使用时间，并将获得维护指示。
运输滚筒的快速释放和定位意味着不需要工具来维护滚筒，节省成本和时间。易于使用电子设备，快速拆卸干燥机出口滚筒，快速排出加工液体，减少了维护时间，从而降低了成本。
多功能的Elantrix DX可以轻松地与我们广泛的热敏印版系统连接。此外，可选的洗涤辊可以很容易地安装。短至300毫米的板材都可以加工。
|
|
Elantrix 85 DX
|
Elantrix 125 DX
|
Elantrix 150 DX
|
|---|---|---|---|
|
印版
|
Energy Elite, Energy Elite Pro, Energy Elite Eco |
Energy Elite, Energy Elite Pro, Energy Elite Eco |
Energy Elite, Energy Elite Pro, Energy Elite Eco |
|
印版类型
|
阴图版，阳图版，热敏版 |
阴图版，阳图版，热敏版 |
阴图版，阳图版，热敏版 |
|
印版宽度（最小-最大）
|
200-850 mm (7.9-33.5″) |
200 x 1250 mm (7.9 x 49.2”) |
400 x 1500 mm (15.7 x 59”) |
|
印版长度（最小）
|
300 mm (11.8″) |
300 mm (11.8″) |
400 mm (15.7″) |
|
印版厚度（最小-最大）
|
0.15-0.30 mm (0.006-0.012″) |
0.15-0.40 mm (0.006-0.016″) |
0.15-0.40 mm (0.006-0.016″) |
|
制版机
|
Avalon N4, N8 + L conveyor |
Avalon N8, N16 |
Avalon N24, N36 |
|
冲版速度
|
40-160 cm/min (15,75-63”/min) |
40-160 cm/min (15,75-63”/min) |
40-160 cm/min (15,75-63”/min) |
|
显影液容量
|
52 l (13.7 US gal) |
77 l (20.3 US gal) |
92 l (24.3 US gal) |
|
清洗液
|
15 l (4 US gal) |
22 l (5.8 US gal) |
26 l (6.9 US gal) |
|
保护胶容量
|
Closed loop (back-to-bottle) |
Closed loop (back-to-bottle) |
Closed loop (back-to-bottle) |
|
噪音
|
< 70 dB |
< 70 dB |
< 70 dB |
|
尺寸（长×宽×高）
|
1580 x 1480 x 1380 mm (62 x 55 x 54”) |
1980 x 1480 x 1380 mm (78 x 55 x 54”) |
2230 x 1480 x 1380 mm (88 x 56.6 x 55.1”) |
|
重量
|
315 kg (694 lb) |
375 kg (827 lb) |
390 kg (860 lb) |
|
重量（带包装）
|
390 kg (860 lb) |
460 kg (1014 lb) |
490 kg (1080 lb) |
|
电源
|
欧洲：单相1W + N + PE 230V |
欧洲：单相1W + N + PE 230V |
欧洲：单相1W + N + PE 230V |
|
|
美国：单相2W + PE 208 – 230V |
美国：单相2W + PE 208 – 230V |
美国：单相2W + PE 208 – 230V |
|
气
|
15 Amps |
15 Amps |
15 Amps |
|
频率
|
50/60 Hz |
50/60 Hz |
50/60 Hz |
|
功率
|
2700 Watt |
2700 Watt |
2700 Watt |
|
安全认证
|
CE安全标准 cTÜVus认证 RoHS2认证 |
CE安全标准 cTÜVus认证 RoHS2认证 |
CE安全标准 cTÜVus认证 RoHS2认证 |
|
回收
|
处理器将配备WEEE Wheelie bin标签。 |
处理器将配备WEEE Wheelie bin标签。 |
处理器将配备WEEE Wheelie bin标签。 |

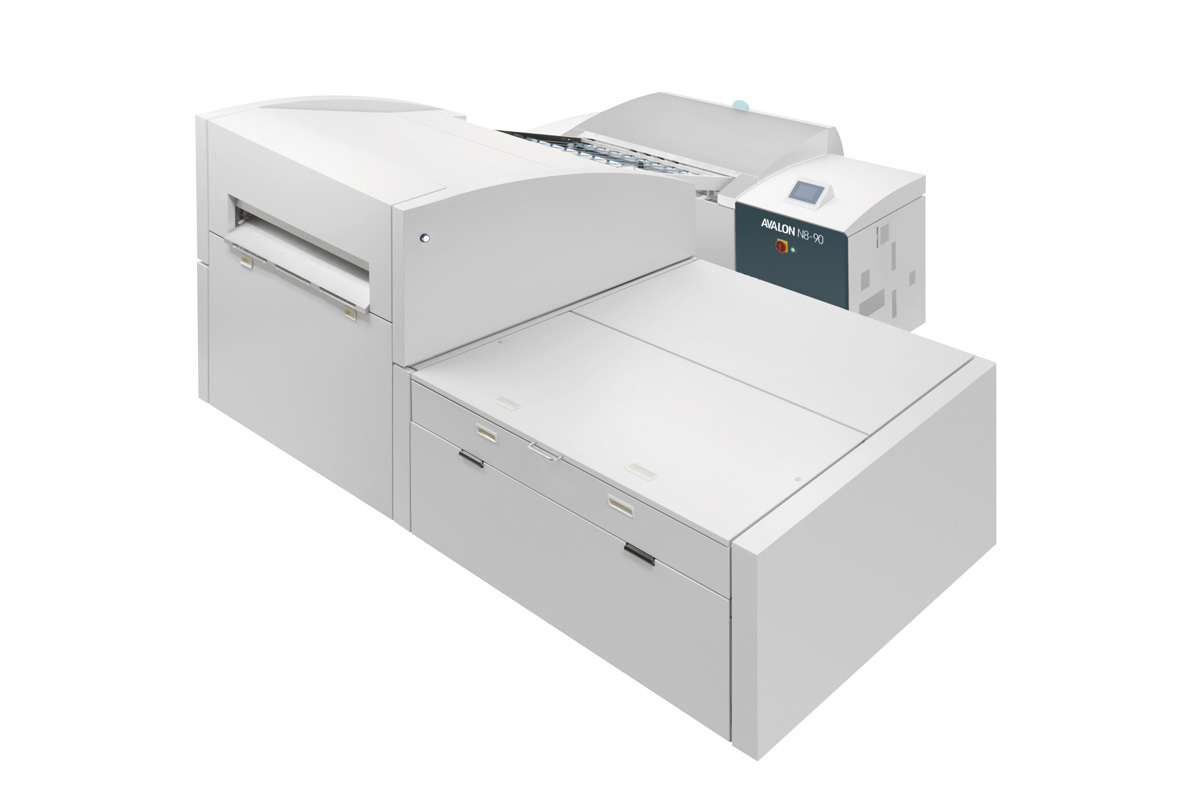

Avalon N-VLF 系列
利用Avalon N-VLF制版机，充分发挥您商业印刷业务的潜力。处理高达2280 × 1600mm的版材，并实现每小时70张B1尺寸印版的最大生产速度。这些制版机在同类产品中是独一无二的，并证明了生产力和灵活性。在印版大小，生产速度和功能方面，只需选择适合您的需求的设备，即可开始推动您的业务。
Avalon N-VLF系列具有不同级别的自动化，以匹配您首选的工作流程和可用的占地面积，但始终如一地提供一流的成像质量。所有制版机都配备了GLV成像技术，使您的数码文件直接转移到印版上。
易客发在大幅面印刷方面拥有多年的经验，是帮助商业和包装印刷公司在印前部门实现先进流程效率和自动化以及成本控制的理想合作伙伴。
主要优势
多种自动化选项，有助于减少操作时间。
生产速度可达每小时70张B1尺寸印版，具体取决于型号、版型和印版尺寸
我们为您提供的不仅仅是一个CtP设备。我们完整的解决方案包括印版，清洗单元，与Apogee工作流程的集成，当然还有服务。
对于那些需要额外强大的生产力提升的人来说，Avalon N-VLF有一个冲压系统，大大缩短了准备时间。通过添加可选的冲压模块，成像印版可以直接打印刷机不同的冲孔，提高准备效率。
得益于先进的GLV技术和双极板成像技术，Avalon N-VLF提供了一流的生产力和吞吐量速度。当它们与Energy Elite Eco印版相结合时，每小时生产不少于70张B1印版，并且仍然提供优质的结果。
根据型号的不同，更多的提高生产率的选择包括双版和双成像。大多数型号也可以升级与多卡式上版机和托盘上版机。Avalon N-VLF型号的印版装载可以使用定制的印版上版机器人自动完成。
在集成Avalon N系列时，易客发考虑了影响CtP效率的每个因素。该设备是印版生产链中的一个重要环节，但它与印版、印版加工、数字工作流程、加网和其他附加软件实用程序一起出现。
我们将帮助您在创建定制的CtP解决方案时做出正确的技术决策。
Avalon N-VLF制版机产生一致的，一流的成像，质量高达Sublima 340 lpi。所有型号都配备了GLV技术，用于精确成像，出色的色调精度和均匀性。
Apogee印前软件可以很容易地安排印版生产。只需点击一下即可进行印版重新生产。
|
Avalon C16-90 E, S & XT
|
|
|---|---|
|
成像系统
|
Avalon C16-90 E: 64 通道光纤阵列 Avalon C16-90 S: 96 通道光纤阵列 Avalon C16-90 XT: 128 通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多3个单元 |
|
解像度
|
1500/1800/2400/2540 dpi 或1200/1500/1800/2400 dpi 或 1800/2400/2540/2800 dpi |
|
手动装版
|
支持 |
|
自动装版机
|
Avalon C16-90 E ALS & Avalon C16-90 S ALS
Avalon C16-90 EL XL FIX/VAR
|
|
手动卸版
|
支持 |
|
连线卸版
|
支持 |
|
生产力（每小时处理的印版 @ 1524 x 1200 毫米（60 x 47.24 英寸），2400 点距，无冲孔）
|
Avalon C16-90 E: 17 pph Avalon C16-90 S: 24 pph Avalon C16-90 XT: 29 pph |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1524 mm x 1200 mm (57.9″ x 46.5″ ) |
|
最小印版尺寸（鼓轴向x鼓周向）
|
450 mm x 370 mm (17.7″ x 14.6″) |
|
厚度
|
0.15 to 0.40 mm (6 to 16 mil) |
|
重量
|
1560 kg 主机；100 千克的滤清器外壳 |
|
最大曝光尺寸
|
1524 mm x 1185 mm (60″ x 46.65″) |
|
尺寸（成像器）
|
2,300 x 3,010 x 1,200mm (90.55 x 118.50 x 47.24”) |
|
温度范围
|
建议 18-28℃ |
|
湿度范围
|
40%~60% RH (无冷凝) |
|
电力
|
三相交流电，电压 380 伏 ± 5%，频率 50/60 赫兹，功率 5.3 千瓦 |
|
Avalon N16-90 E, S & XT
|
|
|---|---|
|
成像系统
|
Avalon N16-90 E: GLV 512 通道光纤阵列 Avalon N16-90 S: GLV 512 通道光纤阵列 Avalon N16-90 XT: GLV 1024 通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
双装版
|
不适用 |
|
双成像
|
不适用 |
|
冲压
|
可选，最多3个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
手动装版
|
支持 |
|
半手动装版
|
不适用 |
|
自动装版机
|
Avalon N16-90 ALM (TRIPLE L, R, L/R)
|
|
托盘装版机
|
支持 |
|
手动卸版
|
支持 |
|
连线卸版
|
支持 |
|
生产力（每小时处理的印版 @ 1030 毫米（40.5 英寸）宽度）
|
Avalon N16-90 E: 20 pph Avalon N16-90 S: 37 pph Avalon N16-90 XT: 46 pph |
|
生产力（每小时处理的印版 @ 1448 毫米（57 英寸）宽度）
|
Avalon N16-90 E: 17 pph Avalon N16-90 S: 29 pph Avalon N16-90 XT: 42 pph |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1,470 x 1,180 mm (57.9 x 46.5″) |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 x 550 mm (25.6 x 21.7″) -双装版：450 x 370 mm (17.7 x 14.6″) * 570-624 mm 之间的可选宽幅版材尺寸无法使用（存在尺寸限制） |
|
厚度
|
0.2 – 0.4 mm (8 – 16 mil) *厚度为 0.15 mm 仅适用于最小尺寸为 450 x 370 mm的情况； 厚度为 0.4 mm的版材仅在尺寸大于 1030 x 770 mm时才能使用。 |
|
最大曝光尺寸
|
1,470 x 1,169 mm (57.9 x 46.0″) |
|
Avalon C24-90 E/S/XT
|
|
|---|---|
|
成像系统
|
Avalon C24-90 E: 64 通道光纤阵列 Avalon C24-90 S: 96 通道光纤阵列 Avalon C24-90 XT: 128 通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多3个单元 |
|
解像度
|
1500/1800/2400/2540 dpi 或1200/1500/1800/2400 dpi 或 1800/2400/2540/2800 dpi （可选其他分辨率） |
|
手动装版
|
支持 |
|
可选自动装版机
|
Avalon C24-90 XT ALS
Avalon C24-90 EL XL FIX/VAR
Avalon C24-90 EL XL FIX/VAR+拓展
|
|
生产力（每小时处理的印版 @ 1524 x 1200 毫米（60 x 47.24 英寸），2400 点距，无冲孔）
|
Avalon C24-90 E: 14 pph Avalon C24-90 S: 19 pph Avalon C24-90 XT: 23 pph |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 x 550 mm (25.6 x 21.65”) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1,850 x 1,422 mm (72.83 x 56”) |
|
厚度
|
0.15 – 0.4 mm (6 – 16 mil) |
|
最大曝光尺寸
|
1,850 x 1,407 mm (72.83 x 55.4”) |
|
重量
|
– 2,480 kg 主机(5468 lbs) – 190 kg 气泵箱 (419 lbs) |
|
尺寸（成像器）
|
3,800 x 2,700 x 1,000 mm (149.60 x 106.3 x 39.37″) |
|
温度范围
|
1524 mm x 1185 mm (60″ x 46.65″) |
|
湿度范围
|
40%~60% RH (无冷凝) |
|
温度范围
|
三相交流电，电压 380 伏 ± 5%，频率 50/60 赫兹 |
|
Avalon N24-90 S & XT
|
|
|---|---|
|
成像系统
|
Avalon N24-90 S: GLV 512 通道光纤阵列 Avalon N24-90 XT: GLV 1024 通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
双装版
|
不适用 |
|
双成像
|
不适用 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
手动装版
|
支持 |
|
半手动装版
|
支持 |
|
自动装版机
|
支持 |
|
托盘装版机
|
Avalon N24-90 AL-SKID
|
|
手动卸版
|
支持 |
|
连线卸版
|
支持 |
|
生产力（每小时处理的印版 @ 1030 毫米（40.5 英寸）宽度）
|
Avalon N24-90 S: 34 pph Avalon N24-90 XT: 46 pph |
|
生产力（每小时处理的印版 @ 1448 毫米（57 英寸）宽度）
|
Avalon N24-90 S: 27 pph Avalon N24-90 XT: 39 pph |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1,652 × 1,325 mm (65.0 x 52.2″) |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 x 490 mm (25.6 x 19.3″) |
|
厚度
|
0.2 · 0.4 mm (8 to 16 mil) *厚度为 0.4 mm的版材仅在尺寸大于 900 x 770 mm时才能使用。 |
|
最大曝光尺寸
|
1,652 × 1,313 mm (65.0 x 51.7″) |
|
Avalon N40-90 S & XT
|
|
|---|---|
|
成像系统
|
GLV 1024 通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
双装版
|
支持 |
|
双成像
|
不适用 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
手动装版
|
支持 |
|
半手动装版
|
支持 |
|
自动装版机
|
Avalon N40-90 AL-M
Avalon N40-90 AL-M (L,R)
|
|
托盘装版机
|
Avalon N40-90 Pallet Loader (L,R)
|
|
手动卸版
|
支持 |
|
连线卸版
|
支持 |
|
生产力（每小时处理的印版 @ 1030 毫米（40.5 英寸）宽度）
|
Avalon N40-90 S: 46 pph Avalon N40-90 XT: 70 pph |
|
生产力（每小时处理的印版 @ 1448 毫米（57 英寸）宽度）
|
Avalon N40-90 S: 24 pph Avalon N40-90 XT: 34 pph |
|
最大印版尺寸（鼓轴向x鼓周向）
|
– 2,280 x 1,600 mm (89.7 x 62.9″) – 双装载: 1,060 x 1,600 mm (41.7 x 63″) |
|
最小印版尺寸（鼓轴向x鼓周向）
|
– 1,061 x 550 mm (41.8 x 21.7″) – 双装载: 650 x 550 mm (25.6 x 21.7″) |
|
厚度
|
0.2 to 0.4 mm (8 to 16 mil) 可选 0.5 mm (20 mil) |
|
最大曝光尺寸
|
2,280 x 1,588 mm (89.7 x 62.5″) |
Avalon 8-up 系列
从入门级的制版机到高端的CtP制版机，Avalon 8-up系列热敏制版机为商业印刷提供一流的解决方案。凭借其可靠的声誉，Avalon 8-up系列制版机在质量，一致性和生产率方面证明了自己。
Avalon 8-up系列配备了入门级制版机（N8-30S, N8-30XT）以及高性能制版机（N8-90E, N8-90S, N8-90XT）。 选择生产力、特性都符合您的型号，提升您的业务！
主要优势
选择您需要的生产力速度，并添加适合您需求的自动化选项。
我们为您提供的不仅仅是一个CtP制版机，完整的解决方案还包括印版，清洗单元等，与易客发Apogee工作流程的集成，当然还有服务。
“由于Arkana，我们只需要处理更少的废物，节省了成本。”
Klaus Huber, Holzer Druck und Medien总经理
Avalon 8-up系列入门制版机采用光纤耦合激光技术来确保卓越的质量，而高端制版机则配备了GLV成像技术，确保出色的成像速度和较低的感光鼓转速。
Avalon是易客发的杰出产品之一，可满足大型，中型和小型印刷机的需求。结合使用Avalon N8-90XT和Energy Elite Eco印版，可达到70 张/小时的出色生产速度。大多数Avalon制版机都可以升级，并且随着您业务发展而发展。
Avalon 8-up可产生高达340 lpi Sublima的一流成像质量，具体取决于您的型号。即使是入门级制版机，其成像分辨率（高达280 lpi Sublima）也超过了竞争对手，从而确保了Avalon的卓越性能。
Avalon 8-up可以升级以满足您不断扩大的生产要求。使用相同的基本引擎，您只需添加模块就可以从入门级手动机器升级到高生产率的全自动型号。
所有入门级制版机都手动装载印版，但是可以搭配不同自动化程度的上版机，以提高自动化和生产力。对于高端制版机则有高端选择：专业上版机。
|
N8-30 S
|
|
|---|---|
|
成像系统
|
64通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多4个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
生产力
|
24 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持（进料盘是必需的） |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
不适用 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 mm x 370 mm (25.5″ x 14.6″ ) |
|
-可选打孔连接组件
|
304 mm x 370 mm (11.9″ x 14.6″ ) |
|
-可选无打孔连接组件
|
324 mm x 370 mm (12.8″ x 14.6″ ) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1160 mm x 940 mm (45.6″ x 37.0″) |
|
-可选打孔连接组件
|
1150 mm x 940 mm (45.3″ x 37.0″) |
|
最大曝光尺寸
|
1160 mm x 924 mm (45.6″ x 36.4″) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。当8mm夹不安装时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1260 kg (2778 lb) |
|
尺寸 (宽X长X高)
|
2530 x 1495 x 1280 mm (99.6″ x 58.9″ x 50.4”) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 32A |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) |
|
N8-30 XT
|
|
|---|---|
|
成像系统
|
96通道光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多4个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
生产力
|
32 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持（进料盘是必需的） |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
不适用 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 mm x 370 mm (25.5″ x 14.6″ ) |
|
-可选打孔连接组件
|
304 mm x 370 mm (11.9″ x 14.6″ ) |
|
-可选无打孔连接组件
|
324 mm x 370 mm (12.8″ x 14.6″ ) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1160 mm x 940 mm (45.6″ x 37.0″) |
|
-可选打孔连接组件
|
1150 mm x 940 mm (45.3″ x 37.0″) |
|
最大曝光尺寸
|
1160 mm x 924 mm (45.6″ x 36.4″) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。当8mm夹不安装时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1260 kg (2778 lb) |
|
尺寸 (宽X长X高)
|
2530 x 1495 x 1280 mm (99.6″ x 58.9″ x 50.4”) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 32A |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) 可选0.4mm的支持 |
|
N8-90 E
|
|
|---|---|
|
成像系统
|
GLV 512 光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi (可选 4000 & 4800 dpi) |
|
生产力
|
36 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持（进料盘是必需的） |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
支持 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 mm x 370 mm (25.5″ x 14.6″ ) |
|
-可选打孔连接组件
|
304 mm x 370 mm (11.9″ x 14.6″ ) |
|
-可选无打孔连接组件
|
324 mm x 370 mm (12.8″ x 14.6″ ) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1160 mm x 940 mm (45.6″ x 37.0″) |
|
-可选打孔连接组件
|
1150 mm x 940 mm (45.3″ x 37.0″) |
|
最大曝光尺寸
|
1160 mm x 924 mm (45.6″ x 36.4″) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。当8mm夹不安装时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1115 kg (2453 lb) |
|
尺寸 (宽X长X高)
|
2640 mm x 1475 mm x 1394 mm (103.9″ x 58.1″ x 54.9″) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 30A |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) 可选0.4mm的支持 |
|
N8-90 E
|
|
|---|---|
|
成像系统
|
GLV 512 光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi (可选 4000 & 4800 dpi) |
|
生产力
|
36 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持（进料盘是必需的） |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
支持 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
650 mm x 370 mm (25.5″ x 14.6″ ) |
|
-可选打孔连接组件
|
304 mm x 370 mm (11.9″ x 14.6″ ) |
|
-可选无打孔连接组件
|
324 mm x 370 mm (12.8″ x 14.6″ ) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1160 mm x 940 mm (45.6″ x 37.0″) |
|
-可选打孔连接组件
|
1150 mm x 940 mm (45.3″ x 37.0″) |
|
最大曝光尺寸
|
1165 mm x 938 mm (45.9” x 36.9”) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。当8mm夹不安装时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1115 kg (2453 lb) |
|
尺寸 (宽X长X高)
|
2640 mm x 1475 mm x 1394 mm (103.9″ x 58.1″ x 54.9″) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 30A |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) 可选0.4mm的支持 |
|
N8-90 S
|
|
|---|---|
|
成像系统
|
GLV 512 光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi (可选 4000 & 4800 dpi) |
|
生产力
|
48 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持（进料盘是必需的） |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
支持 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
304 mm x 370 mm (11.9″ x 14.6″ ) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1165 mm x 938 mm (45.9″ x 36.9″) |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) 可选0.4mm的支持 |
|
最大曝光尺寸
|
1165 mm x 938 mm (45.9” x 36.9”) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。未安装8mm时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1115 kg (2453 lb) |
|
尺寸 (宽X长X高)
|
2640 mm x 1475 mm x 1394 mm (103.9″ x 58.1″ x 54.9″) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 30A |
|
N8-90 XT
|
|
|---|---|
|
成像系统
|
GLV 1024 光纤阵列 |
|
激光类型
|
830 nm热敏激光管 |
|
结构
|
外鼓式 |
|
冲压
|
可选，最多6个单元 |
|
解像度
|
1200, 2400 & 2540 dpi |
|
生产力
|
70 张/小时(1030 x 800 mm, 2400 dpi, Energy Elite Eco) |
|
手动装载
|
支持 |
|
半手动装载
|
不适用 |
|
全自动（自动上版机）
|
支持 |
|
托盘装载机
|
支持 |
|
手动卸载
|
支持 |
|
联线卸载
|
支持 |
|
最小印版尺寸（鼓轴向x鼓周向）
|
304 mm x 293 mm (11.9″ x 11.5″) |
|
最大印版尺寸（鼓轴向x鼓周向）
|
1165 mm x 938 mm (45.9″ x 36.9″) |
|
厚度
|
0.15 mm-0.3 mm (6-12 mil) 可选0.4mm的支持 |
|
最大曝光尺寸
|
1165 mm x 938 mm (45.9” x 36.9”) *使用打孔连接组件(当设置8mm夹具时，最大转鼓转速将限制在600转/分。未安装8mm时，前缘夹为12mm，尾缘夹为12mm或8mm。 |
|
重量
|
1115 kg (2453 lb) |
|
尺寸 (宽X长X高)
|
2640 mm x 1475 mm x 1394 mm (103.9″ x 58.1″ x 54.9″) |
|
环境温度
|
推荐：18-26 °C |
|
环境湿度
|
40-70 % RH（无冷凝） |
|
功率
|
单相220-240V, 30A |
|
N8-AL E
|
(适用于 N8-30 S/XT 以及 N8-90 E/S)
|
|---|---|
|
印版容量
|
100 张 (0.15 mm – 0.3 mm) |
|
印版盒
|
无（印版放在桌上） |
|
最小印版尺寸
|
304 mm x 305 mm (11.9″ x 12.0″) |
|
最大印版尺寸
|
1165 mm x 950 mm (45.9″ x 37.4″) |
|
重量
|
300 kg (662 lb) |
|
尺寸
|
1700 mm x 1510 mm x 1285 mm (66.9″ x 59.4″ x 50.6″)当直接连线Avalon N8-30 |
|
N8-AL S
|
(适用于 N8-30 S/XT 以及 N8-90 E/S/XT)
|
|---|---|
|
印版容量
|
100 张 (0.15 mm – 0.3 mm) |
|
|
75 张 (0.4mm) |
|
印版盒
|
1 |
|
最小印版尺寸
|
304 mm x 370 mm (11.9″ x 14.6″) |
|
最大印版尺寸
|
1165 mm x 940 mm (45.9″ x 37.0″) |
|
重量
|
600 kg (662 lb) |
|
尺寸
|
1827 mm x 2351 mm x 1530 mm (71.9″ x 91.1″ x 60.2″) |
|
N8-AL M
|
(适用于 N8-30 S/XT 以及 N8-90 E/S/XT)
|
|---|---|
|
印版容量
|
100 张 (0.15 mm – 0.3 mm) |
|
|
75 张 (0.4mm) |
|
印版盒
|
3（可升级到5个） |
|
最小印版尺寸
|
304 mm x 370 mm (11.9″ x 14.6″) |
|
最大印版尺寸
|
1165 mm x 940 mm (45.9″ x 37.0″) |
|
重量
|
1160 kg (2557 lb) 5个印版盒； 1088 kg (2381 lb) 3个印版盒； |
|
尺寸
|
3345 mm x 2351 mm x 1530 mm (131.7″ x 91.1″ x 60.2″) |
|
专业上版机
|
(适用于 N8-90 S/XT)
|
|---|---|
|
印版容量
|
托盘 1200 张 (0.3 mm – 0.4 mm) |
|
|
印版盒 100 张 (0.15 mm – 0.4mm) |
|
印版盒
|
1 或 2 |
|
最小印版尺寸
|
740 mm × 605 mm(29.1″× 23.8″)； 印版盒：500 mm x 400 mm(19.7″x 15.7″) |
|
最大印版尺寸
|
1165 mm x 950 mm (45.9″ x 37.4″) |
|
重量
|
750 kg (1654 lb) |
|
尺寸
|
2930 mm x 1850 mm x 1550 mm (115.4″ x 72.8″ x 61.0″)； 开盖式高度： 2395 mm (94.3″) |
Arkana
Arkana智能冲版机秉承易客发可持续创新理念，以达至更经济、更环保、更方便的目标。提供一致的、高质量的版材处理。
Arkana大大降低了补充率和大幅度减少化学品消耗。由于易客发的专利级联系统，Arkana不再需要水清洗。总而言之，与市场上的其他系统相比，它产生的废料减少了50%。此外，它大大减少了维护频率以及维护时间。
Arkana可以和Energy Elite Eco印版完美结合。
主要优势
与传统的热敏处理系统相比，减少六倍以上的化学消耗。Arkana超长的显影液寿命、极低的补充率和无需水，可大幅减少高达50%的浪费，从而减少包装、运输和运输成本。
高达15,000 m²的显影液寿命无需频繁清洁，创造更高的正常运行时间并避免维护成本，能够更容易和快速的冲洗Energy Elite Eco印版。
和Energy Elite Eco印版完美结合
“由于Arkana，我们只需要处理更少的废物，节省了成本。”
Klaus Huber, Holzer Druck und Medien总经理
Arkana智能处理单元设计了一个10升的冲版箱。结合Energy Elite Eco印版，冲版寿命高达15000米和极低的补充率。所有的显影液消耗只是当前系统的一小部分。冲版寿命和最低限度的化学品使用能够大幅度减少清洗频率和废料。
由于Arkana使用级联保护胶冲版以及应用保护层，因此可以无需使用冲版水。这是ECO3减少地球宝贵资源消耗目标的一部分。
在印版上加一层薄薄的保护胶，防止印版氧化，保护印版搬运。只需要消耗6 ml/m²。
印版被热空气干燥，使立即进一步处理。
|
|
Arkana 85
|
Arkana 125
|
Arkana 150
|
|---|---|---|---|
|
印版
|
Energy Elite Eco |
Energy Elite Eco |
Energy Elite Eco |
|
印版类型
|
阳图型，数字热敏胶印印版 |
阳图型，数字热敏胶印印版 |
阳图型，数字热敏胶印印版 |
|
印版尺寸范围
|
200-850 mm (7.9-33.5″) |
200-1250 mm (7.9-49.2″) |
400-1500 mm (7.9-59.1″) |
|
最短印版
|
300 mm (11.8″) |
300 mm (11.8″) |
300 mm (11.8″) |
|
印版厚度范围
|
0.15-0.40 mm (0.006″-0.015″) |
0.15-0.40 mm (0.006″-0.015″) |
0.15-0.40 mm (0.006″-0.015″) |
|
制版机
|
830nm 热敏制版机 |
830nm 热敏制版机 |
830nm 热敏制版机 |
|
走版速度
|
150 cm/min (59”/min) |
150 cm/min (59”/min) |
150 cm/min (59”/min) |
|
印版生产力
|
95 张/小时 (横向 745 x 605 mm) 67 张/小时 (纵向 1030 x 790 mm) |
95 张/小时 (横向 1030 x 790 mm) |
80 张/小时 (横向 1030 x 790 mm) 49 张/小时 (纵向 1524 x 1143) |
|
稀释水要求
|
总硬度 < 6° dH |
总硬度 < 6° dH |
总硬度 < 6° dH |
|
温度
|
冲版箱: 20-28°C (68-82.4°F)； 烘干箱: 20-70°C (68-158°F) |
冲版箱: 20-28°C (68-82.4°F)； 烘干箱: 20-70°C (68-158°F) |
冲版箱: 20-28°C (68-82.4°F)； 烘干箱: 20-70°C (68-158°F) |
|
噪音
|
70 dB |
70 dB |
70 dB |
|
尺寸(宽度、长度)
|
1424 x 1172 mm (56.1″ x 44.2″) |
1824 x 1172 mm (71.7″ x 44.2”) |
2074 x 1172 mm (81.7″ x 44.2″) |
|
电气规格欧洲
|
单相: 1W + N + PE – 230V / 15 Amps, 50/60 Hz |
单相: 1W + N + PE – 230V / 15 Amps, 50/60 Hz |
单相: 1W + N + PE – 230V / 15 Amps, 50/60 Hz |
|
电气规格美国
|
单相: 2W + PE – 208-230V / 15 Amps, 50/60 Hz |
单相: 2W + PE – 208-230V / 15 Amps, 50/60 Hz |
单相: 2W + PE – 208-230V / 15 Amps, 50/60 Hz |
|
功率
|
2.7 kWatt (9213 BTU) |
2.7 kWatt (9213 BTU) |
2.7 kWatt (9213 BTU) |
|
法规遵循
|
CE标准- – cTÜV – 美国认证 |
CE标准- – cTÜV – 美国认证 |
CE标准- – cTÜV – 美国认证 |
|
配件
|
进版台 / 出版台 / Drip tray |
进版台 / 出版台 / Drip tray |
进版台 / 出版台 / Drip tray |
|
制版机接口
|
适配所有易客发制版机； 可选的第三方制版机 |
适配所有易客发制版机； 可选的第三方制版机 |
适配所有易客发制版机； 可选的第三方制版机 |

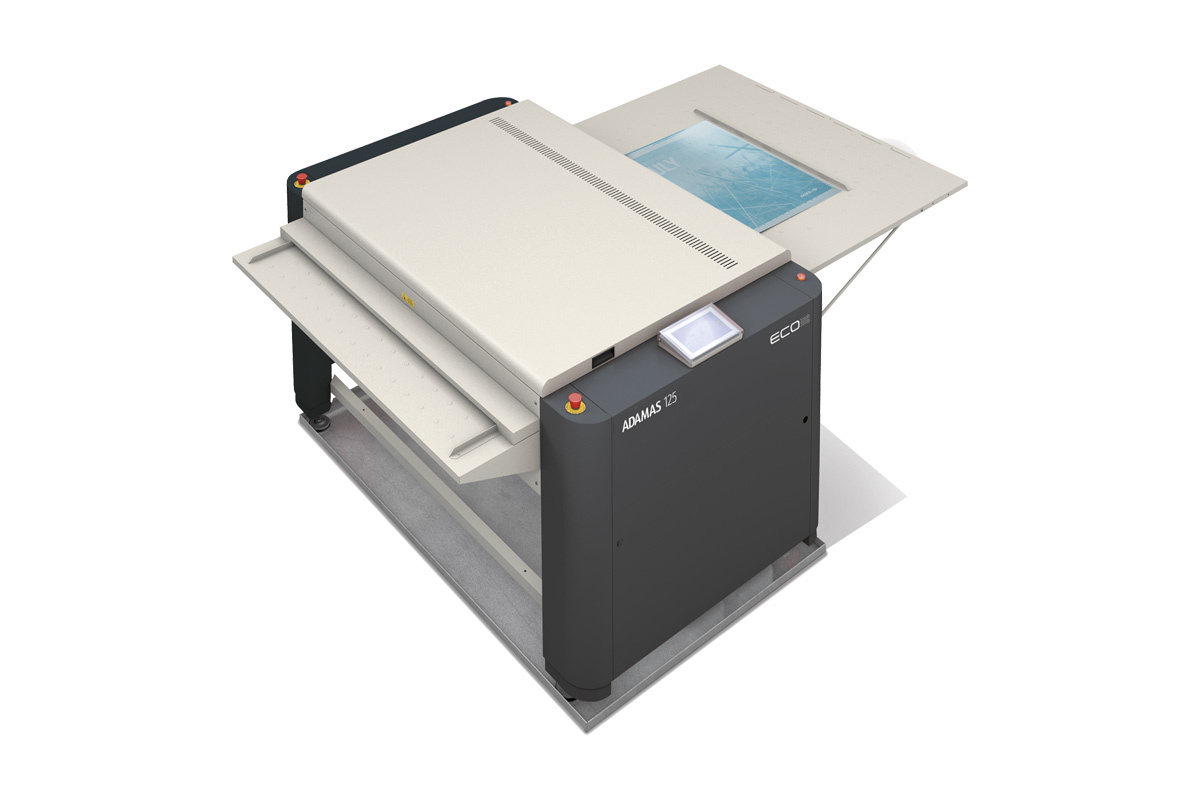

Adamas COU
Adamas COU清洗单元秉承易客发可持续创新理念，以达至更经济、更环保、更方便的目标。依赖于双胶水的概念，这一系列的清洗单元只需要消耗少量的胶水（67ml/m²）以及最少的能量快速地冲洗映山红系列印版。清洗胶具有长寿命周期，而且完全不需要消耗水，Adamas COU解决方案已经展示出了易客发的绿色环保科技。
选择您的型号
Adamas COU具有三种型号：Adamas COU85, Adamas COU125和Adamas COU150。选择你需要的清洗单元型号，与制版机连线或者单独使用。不需要显影液和补充液，所有参数已经预设完成。因此一旦Adamas COU安装完成，你就可以用它进行生产了。Adamas COU可以满足年产50,000m²/年以上的高产能需求。
主要优势
无化学反应，无需用水。
与传统的热敏冲版机相比，Adamas COU补充率低，无需用水冲洗印版，可减少高达80%的浪费。
“Adamas清洗胶的使用寿命是85,000 to 90,000平方英尺，根据版材消耗量，我们清洗的频率更低，这对我们来说更加适合，而且制版机也更容易清洗维护。现在仅需一个人就可以高效、快速地清洗制版机，为我们节省时间和金钱。 ”
Dave Ebersole，Publication Printers印前和数字经理
Adamas COU的清洗装置有两个清洗辊刷。经过第一个辊刷后，95%的非成像区域被从版材上去除，经过第二个辊刷后，剩余的非成像区域被清洗干净，这种全新的设计有助于减少冲版胶消耗并有效的清洗印版。
自清洁模块的增加使批次寿命增加了一倍，达到16,000 m²。此外，分别在达到4,000、8,000和12,000 m²的使用量后，提示需要自清洁，在Adamas上进行简单的按键即可开始，无需操作员进一步干预。
在印版上涂上一层薄薄的保护胶，防止印版氧化，保护印版可在印刷室内停留更长的时间，最后，用热空气烘干版材，以便可以立即进一步处理。
低维护频率的Adamas COU适用于一年处理高达60,000m²的版材。
Adamas COU具有三种型号：Adamas COU85, Adamas COU125和Adamas COU150。
|
印版宽度限制
|
350 – 813 mm (13.8 – 32.0”) |
|---|---|
|
印版长度限制
|
350 mm (13.8”) |
|
印版厚度范围
|
0.15 – 0.30 mm (0.006 – 0.012”) |
|
输出速度
|
160 cm/min (63 inch/min) |
|
功率
|
2,900 Watt |
|
重量
|
280 kg (616 lb) |
|
外形尺寸
|
1,424 × 1,122 × 1,000 mm (56.06 × 44.17 × 39.37) |
|
印版宽度限制
|
350 – 1,200 mm (13.8 – 47.2”) |
|---|---|
|
印版长度限制
|
350 mm (13.8”) |
|
印版厚度范围
|
0.15 – 0.40 mm (0.006 – 0.016”) |
|
输出速度
|
160 cm/min (63 inch/min) |
|
功率
|
2,900 Watt |
|
重量
|
360 kg (792 lb) |
|
外形尺寸
|
1,824 × 1,122 × 1,000 mm (71.81 × 44.17 × 39.37″) |
|
印版宽度限制
|
350 – 1,400 mm (13.8 – 55.1”) |
|---|---|
|
印版长度限制
|
350 mm (13.8”) |
|
印版厚度范围
|
0.30 – 0.40 mm (0.012 – 0.016”) |
|
输出速度
|
160 cm/min (63 inch/min) |
|
功率
|
2,900 Watt |
|
重量
|
430 kg (946 lb) |
|
外形尺寸
|
2,074 × 1,122 × 1,000 mm (81.65 × 44.17 × 39.37”) |
产品视频
